太陽熱温水器コントローラー（TK-8A）説明書

太陽熱温水器に付属しているコントローラー（TK-8A）の説明書を、日本語に訳したものです。原本のPDFは太陽熱温水器 購入者ガイドにあります。

はじめに

TK-8Aは、太陽熱温水器用のマイコン制御コントローラーです。主な機能は次のとおりです。

• 自動給水・一定量の給水
• インテリジェント加熱・恒温加熱
• 停電時の設定保持
• 時刻設定・タイマー設定（2回まで）
• 過流防止・高温防止・漏電防止・落雷防止
• 手動操作、自動加圧・配管保温の切り替え

1. 仕様

2. 機能

1. 時刻表示：現在時刻を表示します。
2. 起動時の自己診断：正常なら「ピッ」と鳴ります。
3. 水位の設定：50%・75%・100%から設定します。
4. 水温の設定：30〜80℃で設定します。00℃にすると電熱ヒーターはオフになります。
5. 水温表示：実際の水温を表示します。
6. 水位表示：残りの水量を表示します。
7. 水不足の警告：水位が下がると「ピッ」と鳴り、25%の表示が点灯します。
8. 水不足時の自動給水：水量が下がると、15分後に自動で給水します。
9. 手動給水：設定水位より低いとき、「補水」ボタンで給水します。設定水位で自動停止します。
10. 手動加熱：設定温度より低いとき、「加熱」ボタンで加熱します。もう一度押すと止まります。
11. 温度による給水：8:00〜17:00の間、タンクが満水でなく70℃を超えると、自動で給水して55℃まで下げます（17:00〜8:00は停止）。取り消すには「インテリジェンス」ボタンを押します。
12. 恒温加熱：タンクの温度が設定より5℃下がると、設定温度まで加熱します（初期値50℃）。水位が50%以下だと先に給水し、空焚きを防ぎます。「加熱」ボタンの長押しで開始します。水温は60℃以上の設定をおすすめします。
13. 水位の維持：水位が75%以下になると100%まで給水します。手動で止めると60分間休止します。「補水」ボタンの長押しで開始します。
14. タイマー給水・加熱：1日1回または2回、給水と加熱の時刻を設定できます。取り消すには24:00に設定します。
15. 強制給水：水位センサーが故障したときは、「補水」ボタンで強制給水できます。1分ごとに「ピッ」と鳴り、8分後に自動停止します。
16. 自動加圧：水圧が低いとき、電磁弁を開きポンプを動かして加圧します。満水で電磁弁とポンプが止まります。
17. 配管の保温：冬に外気温が低いとき、「温度保持」ボタンで電熱ベルトを動かします。もう一度押すと止まります。配管保温と自動加圧は同時に使えません。
18. 電熱ベルトの火災防止：配管温度が安定すると電熱ベルトを自動で止め、下がると設定どおりに再開します。
19. 停電時の設定保持：電源が切れても、設定はすべて保存されます。
20. 高温保護：水不足で95℃を超えると給水を止め、「高温保護」が点灯します。表示が消えると給水を再開します。
21. 過流保護：真空管の破損や低水圧で、30分給水しても水位が上がらないと給水を止め、「過流」が点灯します。「補水」ボタンで解除します。
22. 水質設定：C1は通常の水、C0は純水用です。

3. 使い方（設定の変更）

給水と加熱は自動で行われるので、ふだんの操作は不要です。設定を変えるときは次のとおりです。

1. 水温：設定モードに入り、「▲」「▼」で温度を設定します。
2. 水質・水位：「設定」を押して「C1」が点灯したら、「▲」で水質、「▼」で水位を設定します。
3. 配管保温の時間：もう一度「設定」を押し、「00」が点灯したら「▲」で保温時間（1〜45分）を設定します。
4. 給水タイマー：もう一度「設定」を押すと「08:00」（1回目の給水時刻）、さらに押すと「24:00」（2回目）が表示されます。「▲」「▼」で設定します。
5. 加熱タイマー：さらに「設定」を押すと「16:00」（1回目の加熱時刻）、さらに押すと「24:00」（2回目）が表示されます。「▲」「▼」で設定します。
6. 時刻：さらに「設定」を押して時刻設定に入り、「▲」「▼」で設定します。

設定が終わったら「設定」を押してメイン画面に戻ります。すべての設定を初期値（水温50℃、水位100%、給水タイマー18:00、加熱タイマー16:00、配管保温00、水質C1 など）に戻すには、「設定」を長押しします。

4. 注意事項

• コントローラーに直接水がかからないようにしてください。
• 温水器とセンサーを守るため、タンクを空にしないでください。
• 長時間のあふれを防ぐため、電磁弁と温水器は安全な場所に設置してください。雷のときはすぐに電源を切り、使用を中止してください。
• 給水が遅いときは、電磁弁のフィルターが詰まっている可能性があります。接続口を外してフィルターを掃除してください。
• センサーの感度が落ちたときは、「設定」を押して感度を上げてください。
• コントローラーをリセットするときは、電源を入れたまま、パネル下の接続ボックスのカバーを外して「復元」ボタンを押してください。

電熱ヒーターの電気配線は、必ず電気工事士に依頼してください。

5. よくあるトラブル

• 自己診断しない・表示が出ない・表示がおかしい：電力不足、接触不良、内蔵電池の消耗が原因です。プラグを差し直してください。
• 「25%」と「100%」が同時に点灯する：接触不良、プラグの向きの逆差し、接続不良、落雷による故障が考えられます。緑のマークを合わせて差し直してください。直らなければ本体を交換します。
• 給水が遅い・給水しない：「過流」が点灯している場合は、低水圧か電磁弁のフィルター詰まりです。フィルターを掃除してください。
• 加熱が点灯しているのに温度が上がらない：電熱ヒーターの故障が考えられます。
• 「漏電保護」が表示される：電気の接続を確認してください。

6. コントローラーの設置

1. コントローラー下部の接続ボックスのカバーを開けます。
2. 水位・温度センサーのコンセントとプラグの、緑のマーク同士を合わせて接続し、固定します。
3. 水がかからず見やすい場所にブラケットを取り付けます。

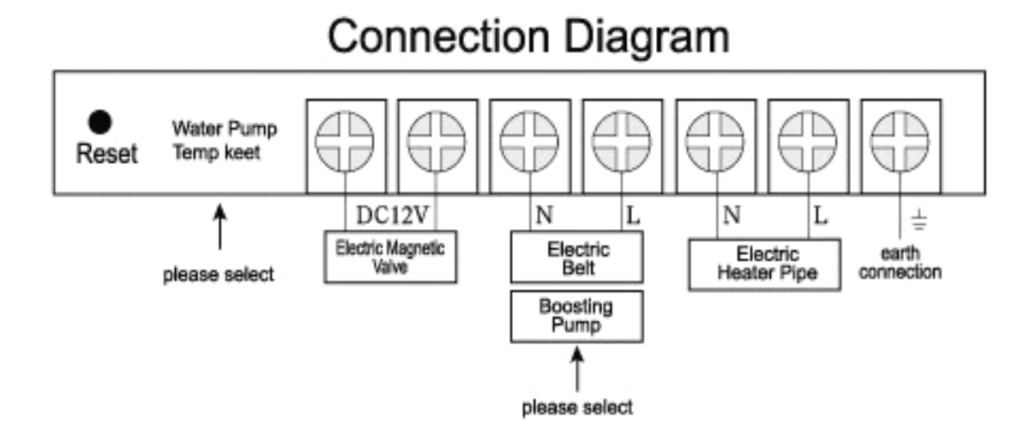

4. コントローラーをブラケットに取り付け、接続図のとおりに電磁弁・加圧ポンプまたは電熱ベルト・電熱ヒーターを接続します。配管保温と加圧はどちらか一方を選んでください。
5. 配線はコントローラー背面下の2か所から出し、カバーを閉じます。電源を入れて自己診断を確認します。

電熱ヒーターは電力が大きいので、端子はしっかり締めてください。緩いと火災などの大きな事故につながります。

7. 水温・水位センサーの設置

1. オーバーフローパイプに取り付け金具を付け、センサーに差し込みます。配線を押し込んで固定し、1cm戻して押さえ板で固定します。
2. 配線を屋内に引き込み、屋外の配線は固定して破損を防ぎます。
3. センサーの先端が電熱ヒーターに触れたり近づきすぎたりしないようにします。
4. 設置中にコンセント部分を濡らさないでください。
5. 配線はすべてPVCの保護管で保護してください。センサーはタンクの底から取り付け、キャップをしっかり締めます。

8. 電磁弁の設置

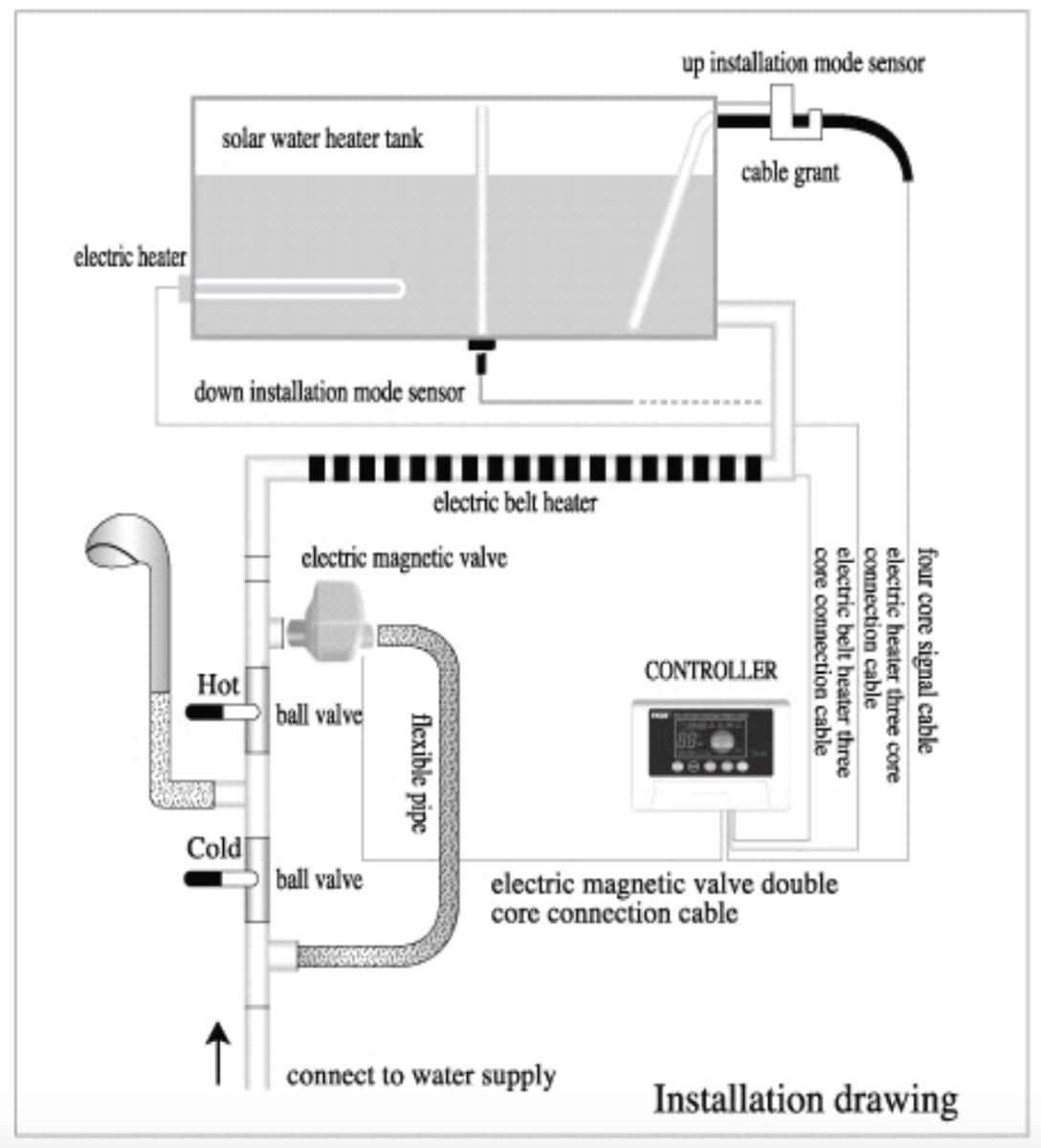

1. 「入口」と「出口」を間違えないでください。フィルターがある側が入口で、矢印の向きが水の流れる向きです。
2. 電磁弁に2芯の線をつなぎます。延長もできます（太めの線がおすすめです）。
3. TK-8Aの電磁弁には逆流防止が付いているので、逆止弁を別に付ける必要はありません。
4. 給水側の配管には、柔らかく掃除しやすい管を使ってください。
